产品简介

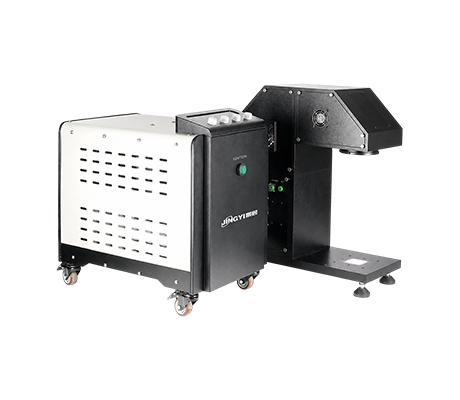

景颐光电的JY-7ISxxx3A 系列太阳光模拟器，采用单灯设计，满足 AAA 等级性能标准，是一款可全天候不间断模拟标准太阳光辐照条件的仪器。太阳光模拟器通常应用在光伏测试领域中，可为您的生产、实验提供高效、便捷的测试条件。太阳光模拟器可用作各种物理、生化、医药、环保等测量仪器的光源及其它实验室光源；也可配合数据采集处理设备，可实现太阳电池电参数的测量。

产品特点

• 符合 IEC6904-9/ ASTM927-05/JIS C 8912 规定的 AAA 级模拟器的标准：

  A 级光谱匹配

  A 级空间不均匀性

  A 级时间稳定性

• 模拟器光源内含 AM1.5G 空气质量滤波器，有效光谱范围 400~1100nm

• 模拟器光源出光方向可按需求定制四向出光，满足不同的应用场合

• 模拟器光源配置电子安装快门，可根据需要控制出光状态

• 模拟器光源结构稳固，确保整机无变形，光路稳定、持久

• 电源控制器的输出电流采用旋钮式控制方式，可在 0.7~1.2SUN 范围内调整模拟器的光照强度

光路示意图

1 椭球反射瓦

2 氙灯灯泡

3 金属反射镜

4 AM1.5G 滤光片

5 光学积分器场镜

6 光学积分器投影镜

7 玻璃反射镜

8 准直镜

9 工作面

太阳光模拟器评价标准

光谱匹配等级

太阳光模拟器的理想光谱匹配度基于以 6 种光谱范围表示的累积光强度百分比。AAA 级太阳光模拟器在每个光谱范围内的偏差不能超过理想百分比的 0.75 倍至 1.25 倍。安装有 AM 1.5G 空气质量滤波器的 JY-7ISxxx3A 系列太阳光模拟器的光谱匹配度可以满足 IEC 个 JIS 标准下的 A 级要求。

空间不均匀性

在有效工作区域内的空间光辐照不均匀性是太阳光模拟器的一项重要指标。在使用太阳光模拟器进行光伏测试中，不均匀的光辐照会造成测试结果的偏差，从而导致太阳能电池测量效率或分级的错误。而高均匀度的太阳模拟器可以提供更加精确的测试条件与结果。

时间稳定性等级

时间不稳定性是 AAA 级标准的第三个性能参数。它要求输出光在一段时间内保持稳定，以确保灯的波动不会使太阳能电池效率的测量失真。JY-7ISxxx3A 系列太阳光模拟器可以满足由 IEC 和 ASTM 标准定义的时间不稳定性的要求。

AM1.5G 标准太阳光谱辐照度匹配：

产品特征

球形氙灯

球形氙灯也称超高压短弧氙灯，灯内充有高压氙气的点光源，灯两端施加足够直流电后，在高频高压激发下形成弧光放电。轴射出从紫外到近红外，强烈连续光谱，可见区光色极近于日光，发光效率高，色温好 (6000K)。显色性高 (Ra=94)。是氙灯光源以及模拟日光灯方面的理想光源

AM1.5G 空气质量滤光片

AM1.5G 空气质量滤光片常用于太阳能电池检测、大气实验等，是根据太阳光的辐照光谱匹配滤光片，AM1.5 是一种条件，它描述太阳光入射于地表之平均照度，为了计算方便，所用的红外光谱借用了容易查到的太阳光光谱中的红外光谱部分，即 AM1.5 大气下，其太阳总辐照度为 100mW・cm-2，不同纬度的大气质量不同，只有中纬度地区的太阳光谱用 AM1.5 表示；的标定温度为 25±1℃

可定制输出光束方向

我们提供了向下标准配置输出光束方向的，将被测样品直接放置在仪器下方的实验设置，这是理想的选择；朝上的配置允许将太阳能模拟器放置在手套箱下方，并通过端口窗口照亮样品；侧面输出光束方向配置可为安装被测样品提供完全的灵活性

常见问题解答

Q: 该太阳光模拟器适用于哪些测试领域？

A: 它广泛应用于光伏测试领域，也可作为物理、生化、医药、环保等各类测量仪器的光源，并可配合数据采集设备进行太阳电池电参数测量。

Q: 产品的光谱和出光特性如何？

A: 本产品符合AAA级标准，内含AM1.5G空气质量滤波器，有效光谱范围为400~1100nm。此外，其光源还支持按需定制四向出光。

Q: 该模拟器在性能和稳定性方面是否有保障？

A: 是的，它符合IEC6904-9/ASTM927-05/JIS C 8912规定的AAA级标准，具备A级光谱匹配、空间不均匀性和时间稳定性，结构稳固且光路持久。
