产品说明

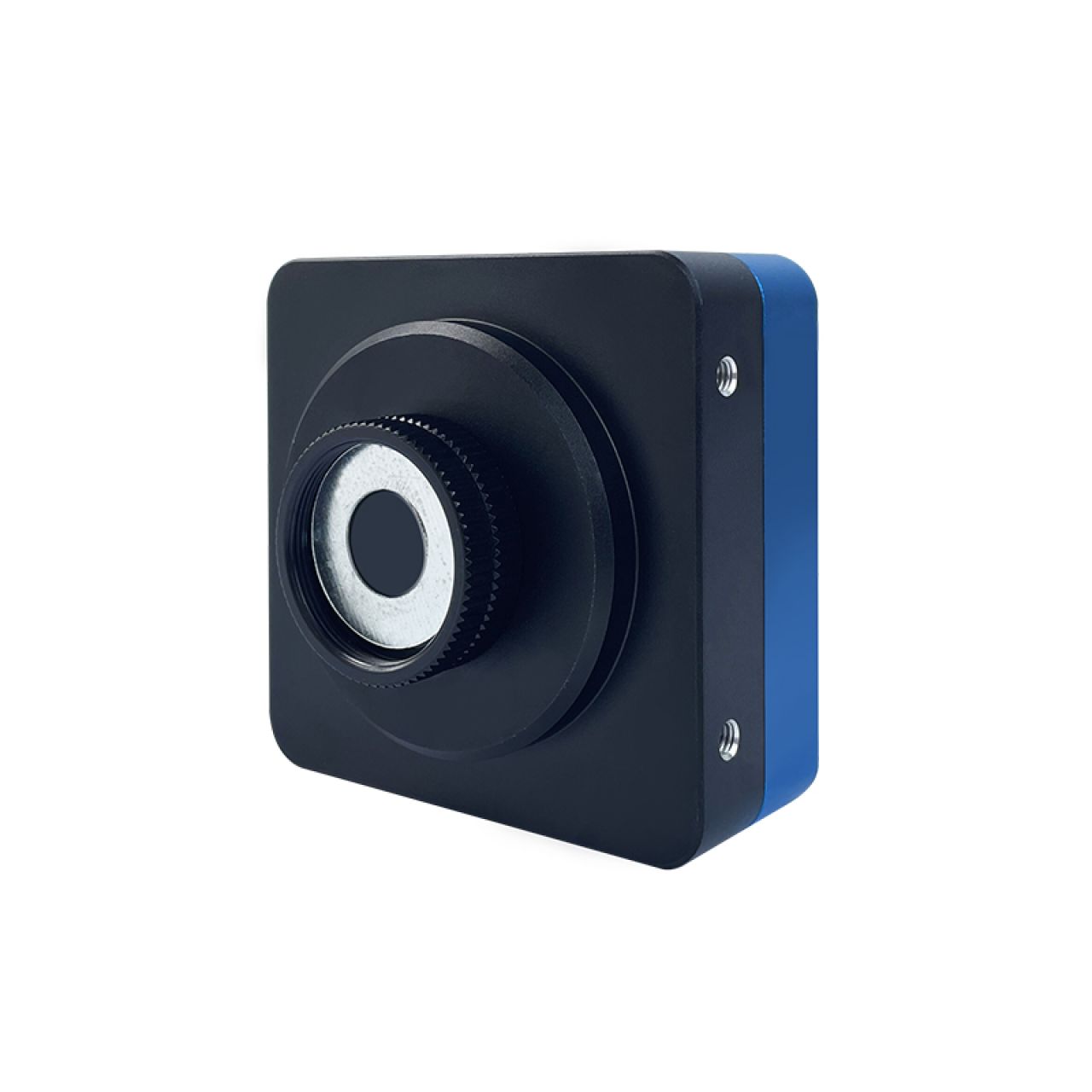

景颐光电自主研发的大口径光束质量分析仪采用大口径的CMOS传感器，相机口径可达23mm。是各种大光斑激光器、线形激光器光束、发散角较大的远场激光测量的必不可少的工具。可用于光束实时监测 、测量激光光斑尺寸 、质心位置、椭圆度、相对功率测量（归一化数据）、二维/三维能量分布（光强分布） 、光束指向稳定性（质心抖动） 、功率稳定性 （绘制功率波动曲线）等 ，支持测量数据导出 ，测试报告PDF格式文档导出，满足日常激光参数测量需求。
性能特点
芯片尺寸大，可达22.5mm*22.5mm
精度高，单像元尺寸可达11um
本产品像素大小11x11μm
光斑检测直径范围110μm~22.5mm
标配衰减片，方便操作，可选更高功率衰减配置，功率范围可达1000W
支持手动和自动实时曝光及增益调节
主要测量功能
光斑直径（长轴/短轴，X/Y方向）
椭圆度，高斯拟合度
能量分布，光束位置，发散角
Pass/Fail设置
高速度、高分辨率显示2D和3D伪彩色光束轮廓
实时进行光斑的伪彩色2D显示、长短轴的高斯曲线显示
支持控制相机的曝光、增益和分辨率
支持参数的统计分析
记录和导出参数，或者生成报告
读取光斑图片并测量参数
多选择的图片保存功能
支持USB3.0接口
图形化界面，易上手，可自由设置
可定制拓展功能
典型应用
激光器光斑测量
激光光斑模式缺陷检测
准直器光斑检测
光纤对准耦合分析
光学器件质量检查
外光路准直等
常见问题解答
Q: 本仪器主要适用于测量哪些类型的激光光束？
A: 本仪器适用于各种大光斑激光器、线形激光器光束，以及发散角较大的远场激光测量，特别适合大口径光束的实时监测和测量。
Q: 仪器能测量哪些具体的激光参数？
A: 本仪器可测量光斑尺寸（长轴/短轴）、质心位置、椭圆度、相对功率、二维/三维能量分布（光强分布）、光束指向稳定性（质心抖动）和功率稳定性等多种关键激光参数。
Q: 测量数据和报告的导出功能如何？
A: 本产品支持测量数据导出，并且可以将测试报告以PDF格式文档导出，方便用户进行存档和分享，满足日常激光参数测量需求。
- 口径规格 2“
- 波长范围 200-1100nm
- 通光孔径 22.5mm*22.5mm
- 像元尺寸 11x11μm
- 外触发 支持
- 分辨率 2048*2048
- 可测光斑范围 110um~22.5mm
- 芯片类型 CMOS
- 位深（bit） 12bit
- 衰减片 标配4片衰减片
- 供电接口 USB
- 质保 一年（耗材和人为损坏除外）
波长范围：200-1100nm
通光孔径：22.5mm*22.5mm
像元尺寸：11x11μm
分辨率：2048*2048
可测光斑范围：110um~22.5mm
芯片类型：CMOS
